CPO（共封装光学）中的激光应用全景解析：从光引擎到封装工艺

随着AI大模型训练参数量突破万亿级、单集群GPU规模迈向十万卡量级，数据中心内部互联带宽正以每年翻倍的速度增长。当单通道速率从400G/800G向1.6T乃至3.2T演进时，传统可插拔光模块在功耗、面板密度和信号完整性方面的瓶颈日益凸显。共封装光学（Co-Packaged Optics，简称CPO）应运而生，被视为下一代AI数据中心高速互联的核心架构。而在这场光电融合的变革中，激光器与激光加工工艺是贯穿芯片、封装、制造全链条的关键使能技术。

CPO是一种将光引擎（Optical Engine，OE）与交换芯片ASIC/GPU共同封装在同一基板或同一封装体内的光电融合技术。传统架构中，光模块以可插拔形式安装在交换机前面板，电信号需要经过较长的高速PCB走线才能到达ASIC；而CPO将光收发功能直接搬到ASIC身旁，将高速电信号传输距离从数十厘米缩短到几毫米甚至更短，从而大幅降低SerDes功耗和信号损耗。

从产业链角度看，CPO本质上是硅光子技术+先进封装（2.5D/3D/CoWoS）+异构集成三位一体的产物。台积电在3nm工艺上成功调试CPO关键技术——微环调制器（MRM），博通和英伟达有望成为首批客户，2025年下半年1.6Tbps光电器件量产在即。

AI数据中心的网络功耗已占整机功耗的40%~50%，而光模块是其中的"功耗大户"。以800G DR4光收发器为例，单模块功耗高达16~17W；当单台交换机配备数十个模块时，光模块功耗动辄数百瓦，严重挤占GPU供电和散热预算。

CPO通过消除长距离高速电连接、省去中间DSP重定时器件，可实现惊人的能效提升。据测算，英伟达Quantum-X CPO交换机中每个800G带宽的光引擎+外部激光源功耗仅约4~5W，较传统可插拔方案降低约73%。整体来看，CPO方案能使交换机整机光模块功耗降低50%以上。

同时，CPO突破了前面板I/O密度极限。当前可插拔方案单交换机最高支持51.2Tbps带宽，面板空间已接近物理极限；CPO将光学I/O移至芯片附近，可支撑102.4Tbps乃至更高的聚合带宽，为1.6T/3.2T时代提供唯一可行的扩展路径。

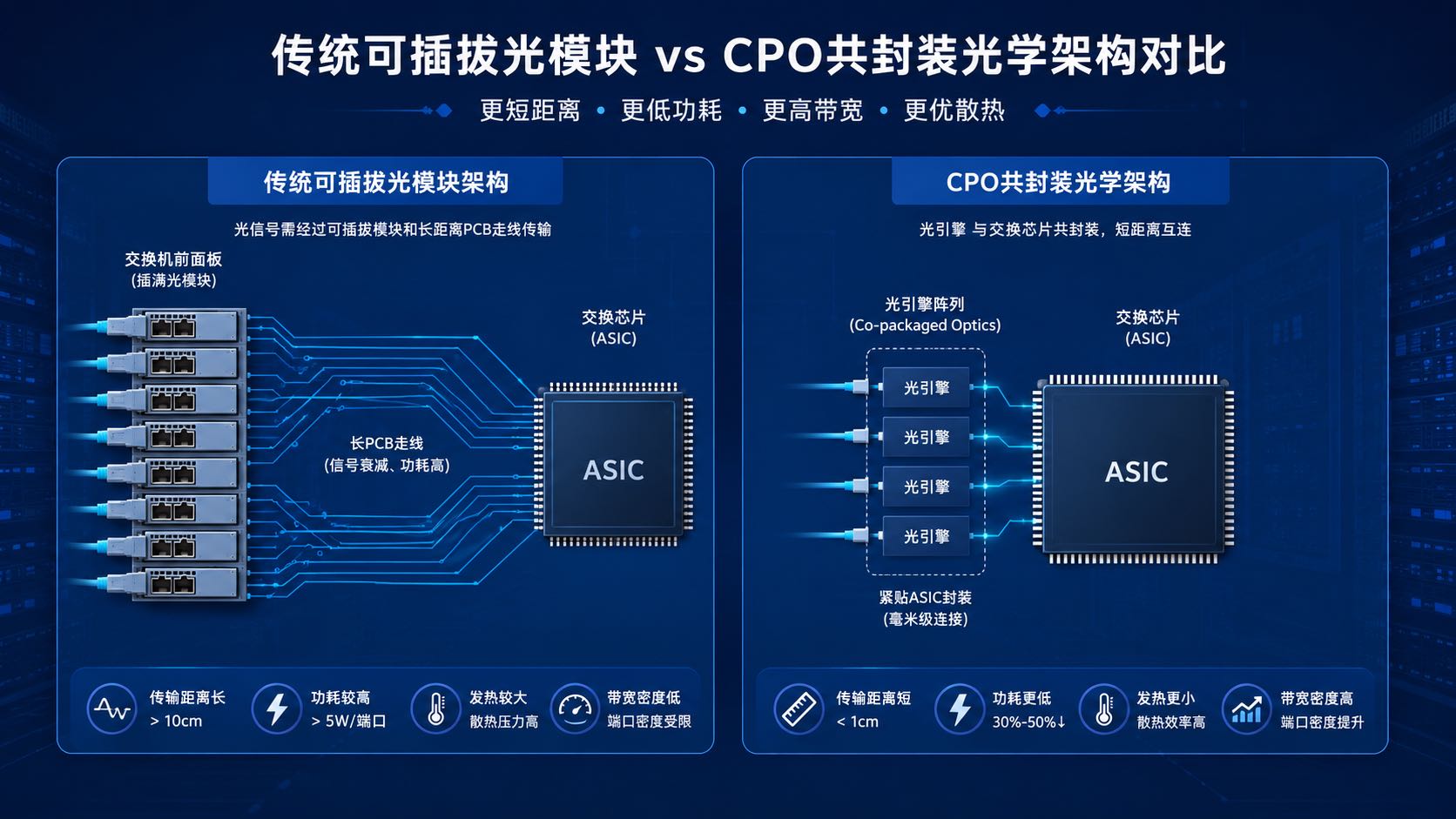

二者差异可从四个维度对比：

• 封装位置：可插拔模块在前面板，CPO光引擎在ASIC封装内部
• 电信号路径：可插拔需长距离SerDes走线，CPO实现超短距片间互联
• 功耗：同等带宽下CPO功耗降低50%~73%
• 带宽密度：CPO突破面板IO限制，支持更大规模扩展域

需要指出的是，CPO与可插拔并非简单替代关系。行业普遍认为，2028~2030年将是CPO大规模部署的时间窗口，在此之前LPO（线性直驱光模块）和NPO（近封装光学）将作为过渡方案先行落地。

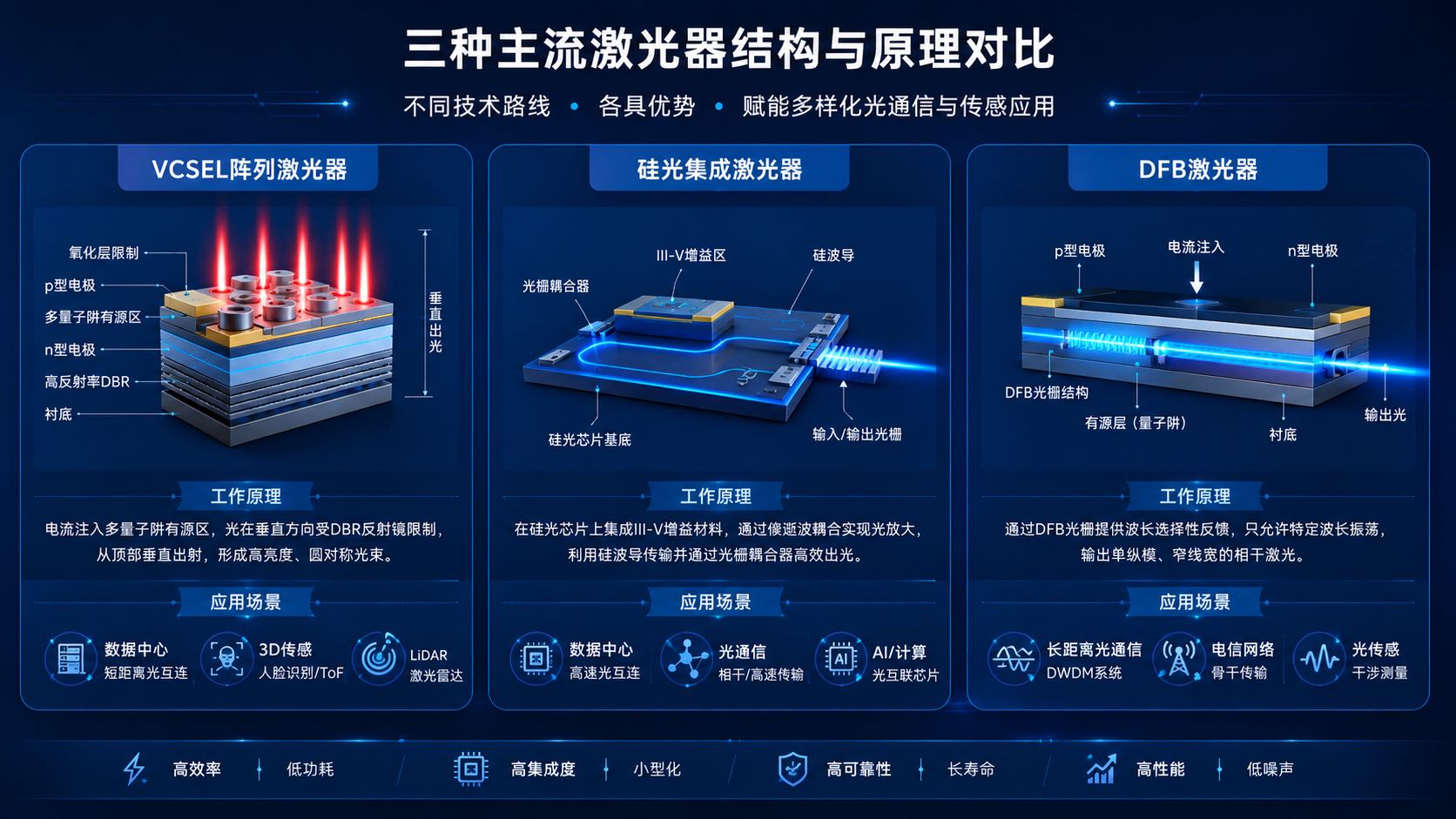

CPO光引擎的激光器选型直接决定了传输距离、功耗和成本结构，目前业界形成了三条技术路线并行发展的格局：

① VCSEL阵列（垂直腔面发射激光器）
VCSEL天然具备面发射、易制阵列、低功耗、低成本的优势，是多模光纤短距互联（SR）场景的首选光源。博通提出的"Wide-and-Slow VCSEL"方案，通过加宽通道、降低单通道速率的策略，在AI Scale-Up互联中兼顾了带宽密度和功耗效率。VCSEL阵列可利用成熟的晶圆级测试和倒装焊工艺批量制造，在CPO的近距高密度互联场景中具有显著的量产成本优势。

② 硅光集成激光器（异构集成方案）
硅材料本身不能发光，因此硅光CPO方案普遍采用外部激光源（External Laser Source）+ 硅光调制芯片的分离架构。连续波（CW）激光器通过光纤或波导耦合进入硅光芯片，由微环调制器（MRM）或马赫-曾德尔调制器（MZM）完成高速调制。这种方案的优势在于激光器可独立散热、便于维护，且硅光芯片可复用CMOS工艺大规模制造。台积电在3nm节点上实现的MRM调试成功，正是这一路线的关键里程碑。

③ DFB/DBR激光器（分布反馈式激光器）
DFB激光器单纵模输出、边模抑制比高，是单模光纤中长距互联（DR/FR）的主力光源。在CPO外部激光源架构中，DFB激光器常以多波长可调谐激光器阵列形式出现，为波分复用（WDM）提供4~16个波长通道，大幅提升单光纤传输容量。

将激光器引入共封装环境，面临一系列前所未有的工程挑战：

• 热管理：CPO封装体内ASIC功耗可达数百瓦，激光器对温度极度敏感——VCSEL在85°C以上效率急剧下降，DFB激光器波长漂移可达0.1nm/°C。如何在狭小封装空间内实现激光器与ASIC的热隔离，是CPO热设计的核心难题。激光器封装工艺中的激光焊接需严格控制热影响区（HAZ），避免焊接热量损伤有源区。
• 耦合效率：CPO要求将激光高效耦合进入硅光波导（模场直径仅约0.5μm）或光纤阵列。端面耦合损耗通常超过3dB，业界正大力发展光栅耦合器和模场转换器来降低耦合损耗。光栅耦合虽然对准容差大，但带宽受限；端面耦合效率高但对准精度要求达到亚微米级。
• 可靠性：CPO封装一旦完成即不可现场更换，激光器需满足25年寿命和Telcordia GR-468标准要求。高温高湿环境下的激光器腔面退化、焊点疲劳、CTE失配导致的对准漂移，都是影响长期可靠性的关键因素。

激光焊接是CPO封装工艺中不可或缺的核心环节，其高精度、低热输入、非接触式的特性，完美契合了光电共封装对亚微米级对准精度和极低热损伤的要求：

① 光纤阵列耦合焊接
CPO光引擎需要将多通道光纤阵列（FA）精确对准并固定到硅光芯片的耦合器上。传统环氧胶粘接存在固化收缩、长期蠕变、耐温性差等问题，无法满足CPO的严苛可靠性要求。激光焊接通过飞秒或皮秒超短脉冲激光，在光纤端面与硅光芯片的金属化层之间形成局部冶金结合，焊接热影响区控制在数微米以内，既保证了亚微米级对准精度，又实现了远超胶粘的机械强度和热稳定性。

② 芯片级焊接（Die-to-Wafer / Die-to-Die）
在2.5D/3D CPO封装中，激光器芯片（III-V族）需与硅光芯片、电子芯片（EIC）进行高密度异构集成。激光焊接可用于铜柱凸点互连、TSV填充、焊料凸点回流辅助等环节，替代部分传统回流焊工艺，避免高温回流对CPO内部各材料CTE热膨胀系数不一致导致的翘曲与裂纹。苏州/深圳等地的激光设备厂商已推出针对光通信封装的专用激光焊接系统，支持3D共晶焊、锡焊等多种工艺模式。

③ 外壳与基板密封焊接
CPO模块要求气密性封装以保护内部光学元件免受水汽侵蚀。激光封焊可实现金属盖板与陶瓷/金属基板的高可靠性气密封装，漏率优于1×10⁻⁸ Pa·m³/s，满足光通信器件的长期可靠性标准。

除了焊接，激光加工在CPO上游的芯片制造和光纤处理环节同样扮演关键角色：

① 硅光芯片加工中的激光剥离（LLO）与隐切割
硅光芯片常采用绝缘体上硅（SOI）或薄膜铌酸锂（LNOI）衬底。在晶圆减薄和转移过程中，激光剥离技术（Laser Lift-Off）利用紫外激光穿过透明衬底，在界面处发生光化学/光热分解，实现器件层无损转移——这是将硅光芯片与ASIC进行3D堆叠的前置工艺。飞秒激光隐切割（Stealth Dicing）则可在晶圆内部聚焦产生改质层，再通过扩片实现无碎屑、无热损伤的芯片切割，对于厚度仅数十微米的光电器件尤为关键。

② 光纤端面处理中的激光切割
CPO中使用的光纤阵列对端面质量要求极高。传统机械切割难以保证一致的光纤端面角度和粗糙度，而CO₂激光或飞秒激光切割可实现无接触、无应力的光纤端面加工，配合激光烧写的透镜端面或倾斜端面，进一步提升光纤与硅光芯片的耦合效率。部分先进方案采用飞秒激光直接在光纤端面刻写微透镜（Fiber Lens），将模场从单模光纤的~10μm匹配到硅光波导的~0.5μm，耦合损耗可降低2dB以上。

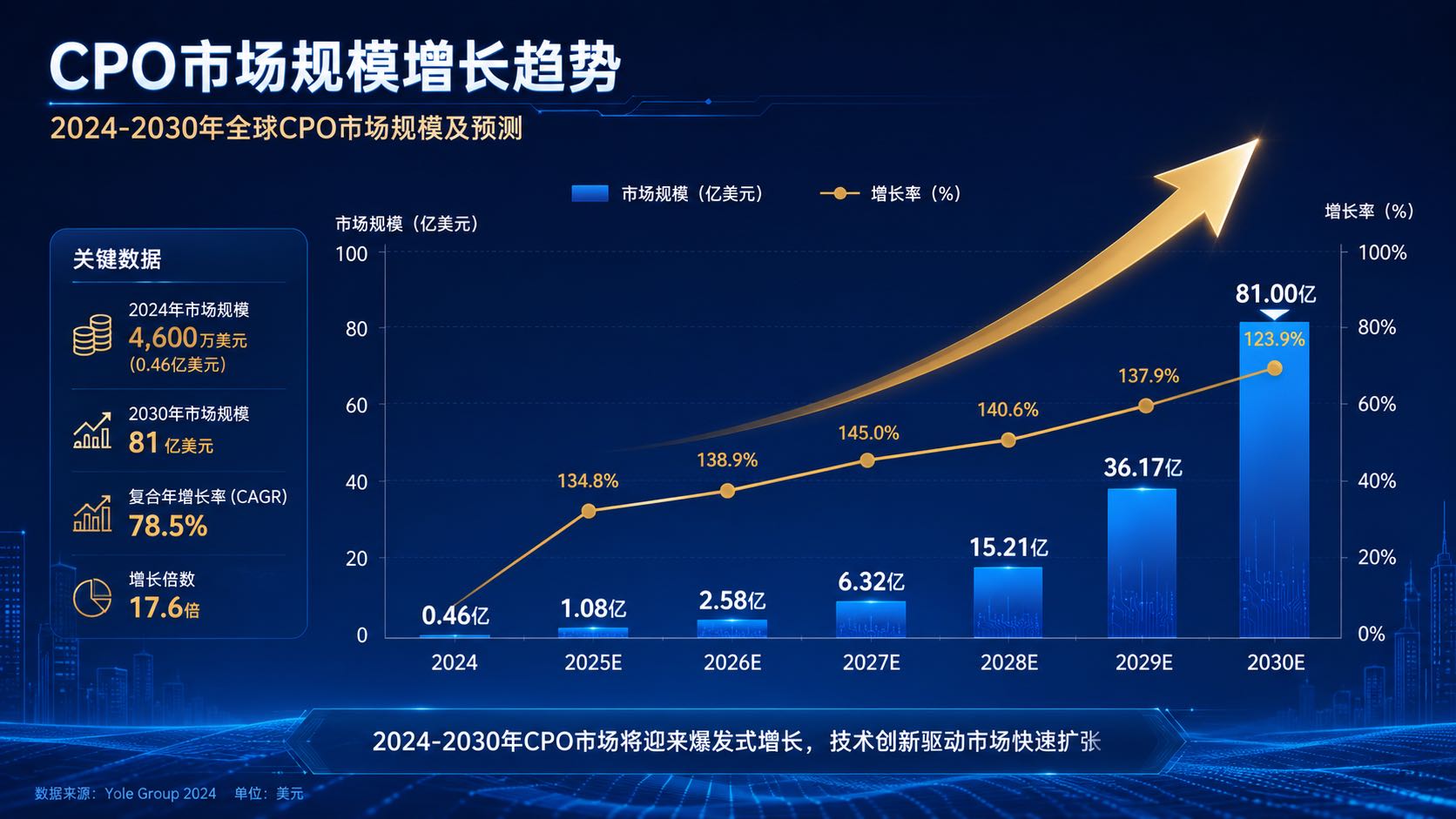

据Yole Group预测，CPO市场规模将从2024年的4600万美元飙升至2030年的81亿美元，年复合增长率高达137%。美国银行更预测，整个光互联市场规模到2030年将增长四倍至730亿美元。这一爆发式增长背后，是AI算力对网络带宽近乎无限的需求驱动。

主要玩家格局：英伟达在2025年GTC上发布Spectrum-X和Quant-X硅光子交换机，确立了CPO在AI基础设施中的战略地位；博通凭借交换芯片+光引擎的全栈能力领先，并正尝试将CPO从交换机拓展至GPU封装；Marvell、Intel、Cisco通过自研或收购布局硅光和CPO；台积电和三星在先进封装代工层面展开竞争。此外，Coherent、POET、Celestial AI、Nubis等专业玩家在激光器和光纤耦合方案上各具特色。

对激光设备行业的机遇：CPO的规模化将直接拉动激光焊接、激光切割、激光剥离、激光微加工等精密激光设备的需求。从硅光芯片晶圆级加工，到光纤阵列耦合焊接，再到封装体气密焊接，每一个环节都离不开高精度激光设备的支撑。具备超短脉冲激光、共晶焊接、在线对准检测等核心能力的激光设备供应商，将在这波光电融合浪潮中迎来历史性的增长机遇。

Q1：CPO和可插拔光模块有什么区别？

A：核心区别在于封装位置和电信号路径。可插拔光模块安装在交换机前面板，光模块与ASIC之间存在较长的高速PCB走线，需要高功耗的SerDes维持信号完整性。CPO（共封装光学）将光引擎直接与ASIC封装在同一封装体内，电信号传输距离从数十厘米缩短到毫米级，功耗可降低50%~73%。此外，CPO突破了前面板I/O密度限制，可支撑更大规模的带宽扩展，但代价是封装复杂度高、不可现场更换。业界共识是CPO将在2028~2030年间实现大规模商用，此前LPO/NPO作为过渡方案先行落地。

Q2：CPO使用什么类型的激光器？

A：CPO光引擎主要有三类激光器选型：①VCSEL阵列——面发射、低功耗、易制阵列，适用于多模短距互联（SR）场景，博通正大力推动"Wide-and-Slow VCSEL"方案；②硅光集成方案（外部激光源）——采用CW激光器通过光纤/波导耦合至硅光芯片，由MRM或MZM完成调制，这是英伟达、台积电等主推的路线；③DFB/DBR激光器——单纵模输出，适用于单模中长距互联（DR/FR），常以多波长可调谐阵列形式支持波分复用。实际选型取决于传输距离、功耗预算和成本目标。

Q3：CPO封装中的激光焊接起什么作用？

A：激光焊接在CPO封装中承担三大核心功能：①光纤阵列耦合焊接——利用飞秒/皮秒超短脉冲激光在光纤端面与硅光芯片金属化层间形成冶金结合，实现亚微米级对准精度和远超胶粘的热稳定性，解决传统环氧胶固化收缩和长期蠕变问题；②芯片级异构集成焊接——用于III-V激光器芯片与硅光芯片、EIC的高密度互连，替代部分高温回流焊，避免CTE失配导致的翘曲与裂纹；③气密性封焊——实现金属盖板与基板的高可靠性密封焊接，保护内部光学元件免受水汽侵蚀，漏率优于1×10⁻⁸ Pa·m³/s。

Q4：CPO技术什么时候大规模商用？

A：业界普遍预计2028~2030年为CPO大规模部署窗口期。在此之前，2025~2027年为关键技术验证和小批量导入阶段：台积电已在3nm工艺上调试成功MRM微环调制器，博通和英伟达有望在2025年下半年获得1.6Tbps光电器件样品；英伟达在2025年GTC上已发布Spectrum-X和Quant-X硅光子交换机产品。Yole预测CPO市场将从2024年的4600万美元增长至2030年的81亿美元（CAGR 137%）。大规模商用的关键前提包括：标准化成熟、良率提升、热可靠性验证通过、以及产业链配套（含激光设备等）能力就位。

Q5：CPO对激光设备行业有什么影响？

A：CPO为精密激光设备行业带来了全面、多环节的增长机遇。在芯片制造端，硅光芯片的激光剥离（LLO）、飞秒隐切割需求将大幅增长；在光纤处理端，光纤阵列的激光切割、端面微透镜激光烧写成为标配工艺；在封装组装端，光纤-硅光芯片耦合焊接、芯片级共晶/锡焊、气密封焊等激光焊接环节贯穿CPO制造全流程。具备超短脉冲激光、高精度运动控制、在线对准与检测能力的激光设备供应商——尤其是苏州、深圳等光电产业集聚区的企业——有望在CPO千亿级产业链中占据关键卡位。

CPO不仅是一次光模块封装形态的改变，更是AI时代数据中心从"电互联"走向"光互联"的范式转移。在这场变革中，激光器是光信号的源头，激光加工则是让光电融合从概念走向量产的核心制造技术。从VCSEL阵列的晶圆级测试到光纤阵列的飞秒焊接，从硅光芯片的隐切割到封装体的气密封焊，激光技术的精度和可靠性直接决定了CPO能否跨越从工程样品到大规模商用的"最后一公里"。
