紫外皮秒激光打标在光通讯FA-MT器件中的应用
随着AI数据中心向800G乃至1.6T高速互联演进，FA-MT（光纤阵列+MT插芯）作为并行光模块核心连接组件需求激增。如何在尺寸仅数毫米的PPS塑料MT插芯表面实现可靠追溯标记，同时保证零热损伤？355nm紫外皮秒激光给出了最优答案。
一、FA-MT标记难点
MT插芯采用PPS塑料材质，内部含高精度V型槽（节距公差±0.5μm），需标记DataMatrix二维码和序列号以满足追溯要求。传统方式均存在致命缺陷：油墨喷码易脱落污染光学面，机械雕刻产生应力导致V型槽变形，1064nm光纤激光热烧蚀会导致PPS碳化发黑。
二、为什么选355nm紫外皮秒

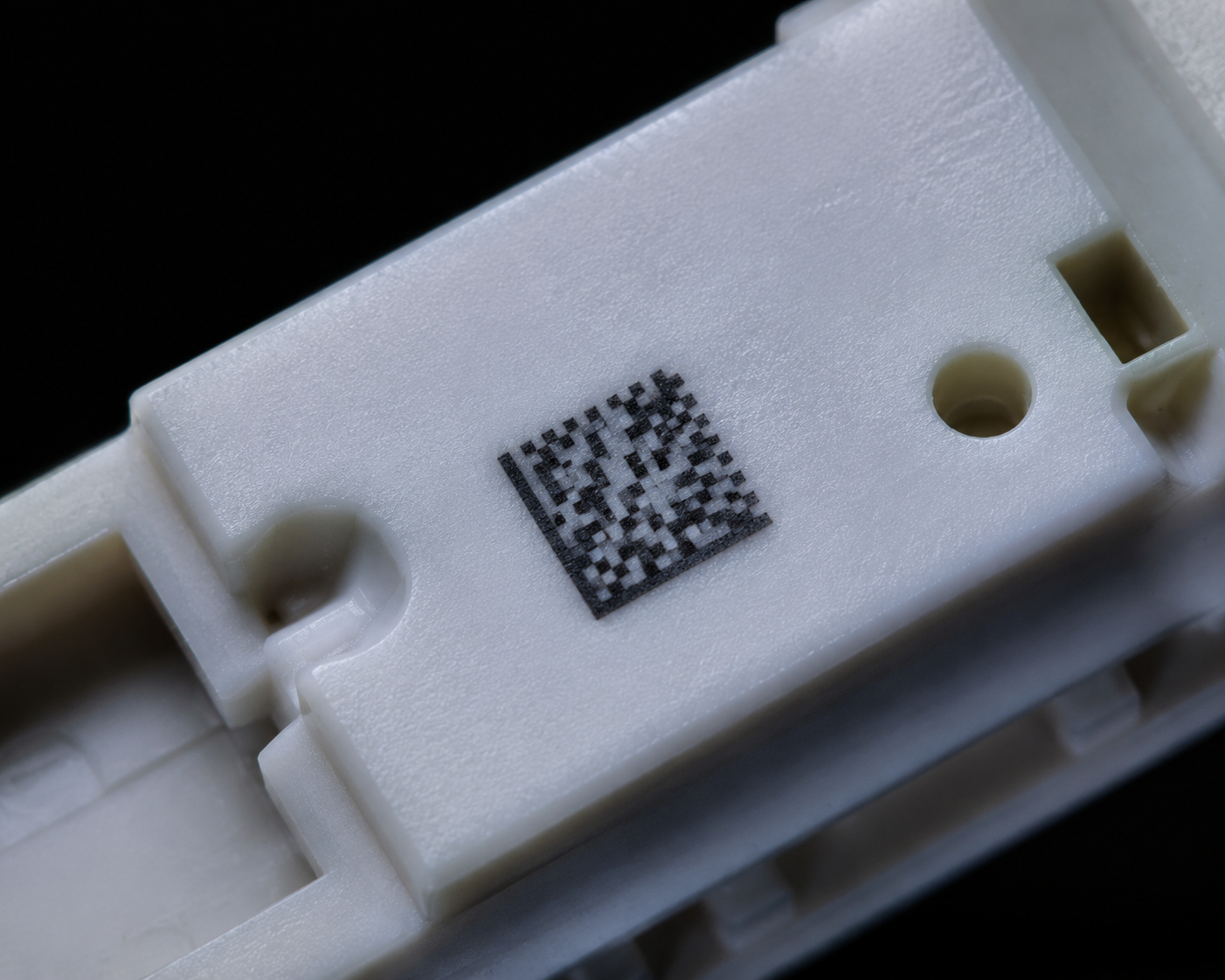

355nm紫外激光光子能量高于PPS化学键键能，通过光化学分解去除材料而非热烧蚀。皮秒级超短脉冲使热影响区控制在1μm以内，不会导致V型槽变形。标记对比度极高，DataMatrix二维码在0.8mm×0.8mm面积内即可可靠读取。
| 参数 | 355nm紫外皮秒 | 1064nm光纤激光 |
|---|---|---|
| 加工机理 | 光化学分解 | 热烧蚀 |
| 热影响区 | ＜1μm | 20~50μm |
| PPS适用性 | 优秀 | 碳化发黑 |
| 标记精度 | ＜10μm | 30~50μm |
三、工艺参数与验证
推荐参数：脉宽10~15ps，平均功率0.5~1.5W，扫描速度500~1000mm/s，标记深度5~15μm。
批量验证结果：
- 二维码首次读取成功率99.8%
- 打标前后插入损耗变化＜0.01dB（光学性能零影响）
- -40°C~+85°C温度循环500次后标记无衰减
四、常见问题解答（FAQ）
Q1：FA-MT器件为什么要用紫外皮秒激光打标？
A：MT插芯采用PPS塑料材质，传统1064nm光纤激光会产生热烧蚀导致碳化发黑和V型槽热变形。355nm紫外皮秒激光通过光化学分解实现冷加工，热影响区小于1μm，标记不影响光纤对准精度。
Q2：紫外皮秒激光打标的DataMatrix二维码有多小？
A：最小可达0.6mm×0.6mm，配合工业条码扫描器首次读取成功率达99.8%，满足MES系统自动追溯要求。标记线宽15~25μm，深度可控在5~15μm。
Q3：打标会影响FA-MT器件的光学性能吗？
A：不会。打标前后插入损耗变化量小于0.01dB，在测量误差范围内，对光学性能零影响。经-40°C至+85°C、500次温度循环后标记清晰度无衰减，可靠性满足Telcordia标准要求。
结语
紫外皮秒激光打标以其"冷加工"、高精度、高对比度的技术优势，完美解决了FA-MT光通讯器件的追溯标记难题。随着AI数据中心向1.6T演进，FA-MT通道数和精度要求持续提升，紫外皮秒激光打标的市场需求将同步增长。作为苏州/深圳激光行业解决方案供应商，我们可为光通讯器件厂商提供从工艺开发到设备交付的全栈支持。如需了解更多FA-MT激光打标方案，请联系 15370077770。
